(一)机架的安装
1．压滤机地基
1．压滤机地基
(1)地基结构应由建筑工程人员按负荷的情况进行设计,基础平面应光滑，并按图预留二次浇铸孔。待地基达到强度要求后，将压滤机安装就位。
(2)机架进行水平及主梁内对角线找正后，止推板端基础二次灌浆,标高以卸渣操作方便为准，同时应考虑厂房下水地沟的开设。
2．滤板安装:压滤机就位后,就可以安装滤板。由于滤板比较重，应在压滤机的正上方安装一架小型天车，以方便安装和更换滤板的使用。
3．滤布的裁剪和安装
滤布可根据物料性质来选择(也可由用户提出具体条件,由我厂选配)。压滤机的滤布，可根据滤板的尺寸和进料形式，开出进料口和出液口折搭在滤板上，长度和宽度稍大于滤板的尺寸。滤布与滤板对应孔的大小，应以对应孔径的95%左右为宜。(开孔前滤布应进行缩水处理)
(二）液压站、电控箱的安装
1．液压站一般放到压滤机的附近，用户可以选择适当的地方摆放;电控箱应摆放到操作方便之处(先将位置确定下来，以便接线)﹐之后，就可以布置接线用管路,将线穿好待接。约需要两桶液压油。液压油用户自备。)管(用户自备，需经过酸洗处理，去除管内锈质及焊渣)焊接起来即可。
2.电气的安装
(1)压滤机 PLC电控柜外部配线应按外部接线图进行﹐但应注意以下事项:
①电控柜外部的接近开关、限位开关、电接点压力表等+24V直流输入信号线，应与高电压、大电流的主回路线保持一定距离，当不能分开距离附设时，必须采用屏蔽电缆并接地。
PLC的接地端必须采用第三种以上的接地,接地线尽量短，并在2平方毫米上接地电阻小于100 2，决不能与动力接地线接在一起。
3控制柜外壳应作保护性接地,接地电阻应小于4 Q2。
④接近开关探测距离的调整︰各种限位开关探测距离的调整一般不太严格﹐调整距离在10 毫米以内即可。
(2）接线:此时要将电控柜的出线端子,与液压站和前支架上的接线端子之间用多芯电线连接起来,注意线号要一一对应。较后将总电源接进电控柜即电控箱共接出两路线:液压站和前支架护板内。一般每股线均留备用线。
(三)进料管路系统的安装
管道的安装可根据管口尺寸，结合用户现场实际进行安装,应注意管路的安装、使用及维修必须方便,管道不得接错,管线也尽量短。

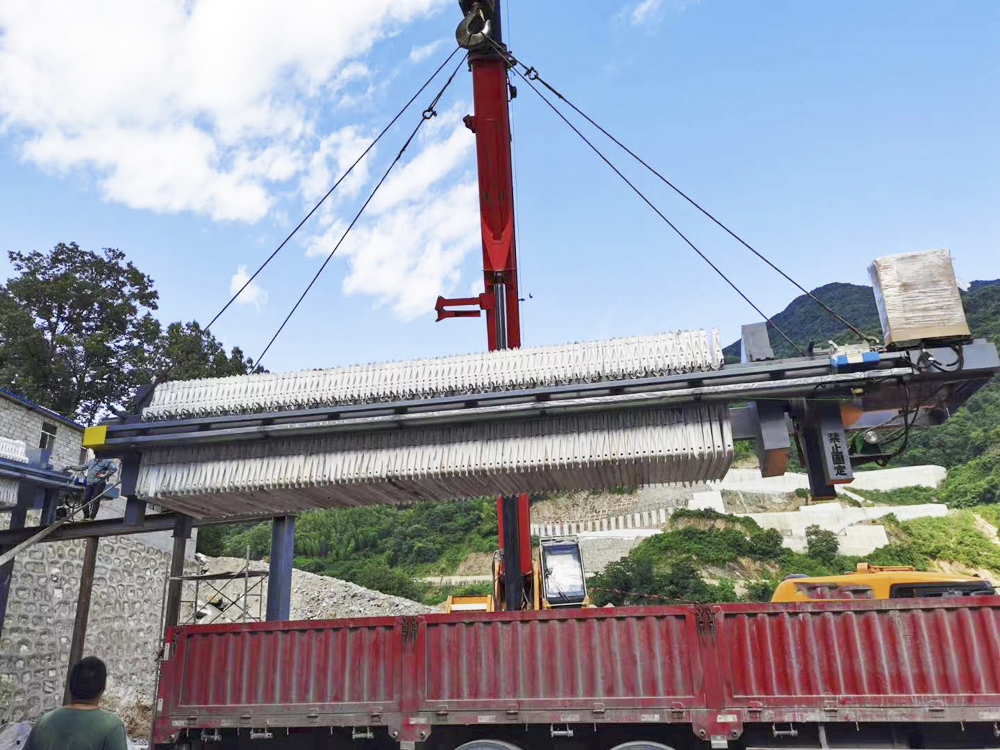

正在安装的板框式压滤机
